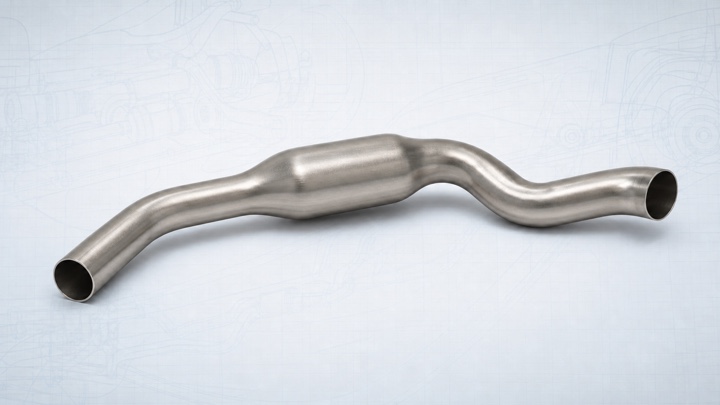

01
排气管
图示为两端切齐、保留连续中空流道的成形核心管件；实际项目还需结合弯曲、端部接口和后续切割要求评审。
汽车零件内高压成型
汽车零件内高压成型与模具开发
从汽车零件图纸与成形路线评审开始，水艺源可承接内高压成型模具开发、试模样件、样品确认、定制代加工和重复生产。
项目经验覆盖排气管、底盘与车身结构件、座椅骨架和仪表盘横梁。
图纸与路线评审确认几何、材料、管坯状态、接口和交付状态。
模具与试模完成工具开发，以实物零件进行双方约定的确认。
定制代加工在客户完整零件路线中承接一个明确的内高压成型环节。
重复生产按照已放行版本和确认输入条件进行加工。
汽车零件方向
四类汽车零件的内高压成型方向
以下工程示意展示排气系统、底盘与车身结构、座椅骨架和仪表盘横梁四个方向。

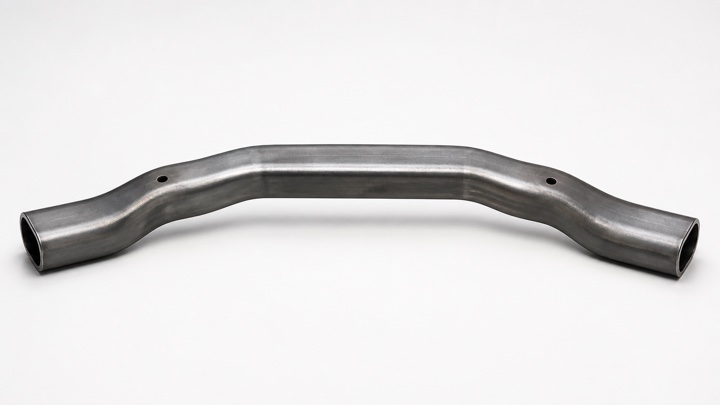

02A
底盘件：加强横管
图示为前副车架加强横管的成形后核心件，两处小孔代表后续切割特征，不是完整副车架总成。

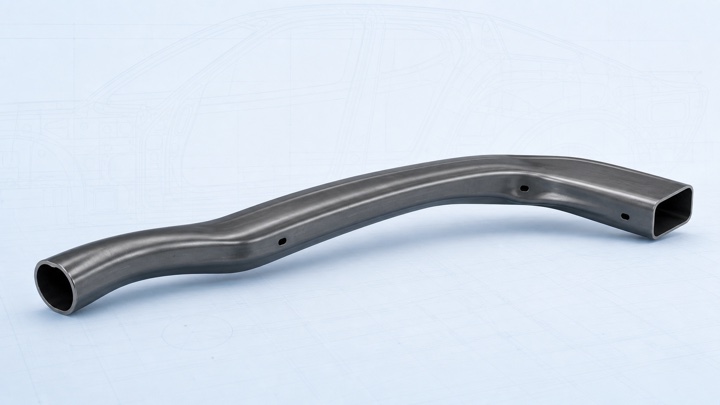

02B
车身结构件：纵向加强件
图示为代表性车身纵向空心加强件，展示圆管向闭口非圆截面的连续过渡；孔位属于后续特征。

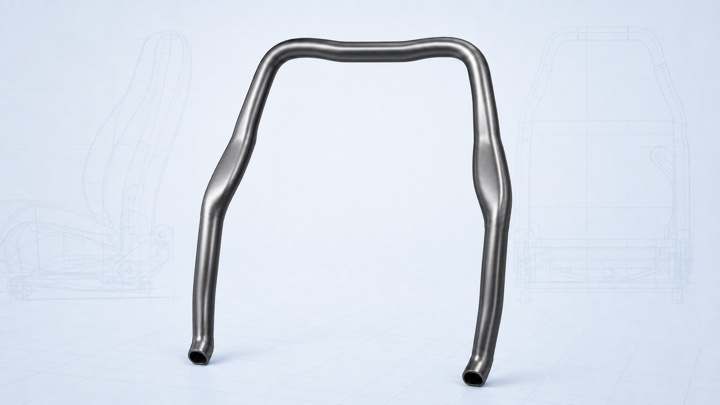

03
座椅骨架：靠背主框
图示仅说明单件倒 U 形变截面靠背主框；完整座椅骨架通常还需另制横梁、支架并完成焊接装配。

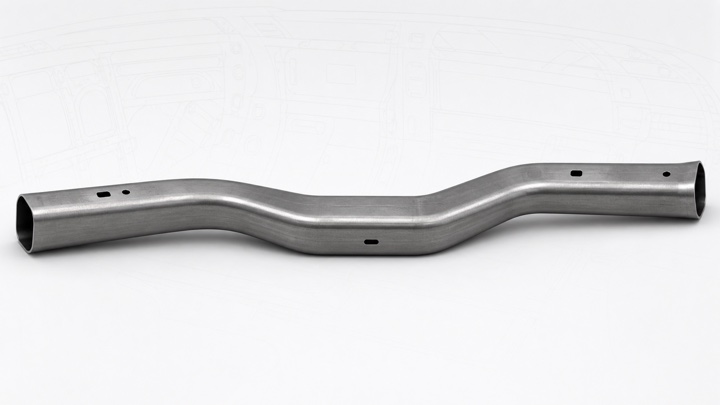

04
仪表盘横梁：空心主梁
图示为成形并完成少量后续切孔的横梁空心主梁；转向柱、空调、电子设备支架和车身连接件不在图中。
项目衔接
从来料资料到成形零件怎样衔接
报价会写清什么状态进入、水艺源完成哪些工作，以及样件或批量件按什么状态交付，方便模具、试模和后续工序连续推进。
图纸、材料与管坯
确认图纸版本、材料牌号、原始管坯或预成形状态、数量和关键接口。
模具与内高压成型
根据项目需要完成模具开发、试模、样件、定制代加工、重复生产或工装定制。
样件或批量零件
交付内高压成型毛坯、完成约定切边或特征的零件、确认样件组，或已放行的批量件。
按项目需要配套拉伸激光切割装配与增值支持
工程评审
开始评审前需要确认的零件条件
是否适合内高压成型，取决于目标几何、材料与管坯、接口、样件要求和生产数量。
目标几何
截面过渡、局部特征、端部条件、圆角和脱模方式会影响模具方案。
材料与管坯
牌号、状态、壁厚、焊缝，以及已经完成的弯曲或预成形会影响可用路线。
接口与后续工序
孔位、切边、支架、装配区域和后续验证要求需要在模具开发前说明。
样件、数量与交付
样件确认项目、预计数量和交付状态共同决定试模范围与重复生产安排。
已有项目材料Q235B 碳钢不锈钢铝合金高强钢
前期可行性结论会说明适用路线。
如果零件只需要常规弯管，或者目标几何无法在材料允许的变形范围内成形，我们会在前期提出调整建议。
从模具到放行零件
模具、实物样件与重复加工相互衔接
模具开发把图纸和来料管坯转化为成形路线。试模形成实际零件，确认后的版本和输入条件成为重复加工的基础。
零件与输入条件
目标外形、材料、原始管坯、接口、数量和交付状态形成第一层项目边界。
内高压成型模具开发
模具方案考虑局部扩径、截面过渡、端部条件、模具闭合和零件脱模。
试模与样品确认
双方约定的确认范围可以包含外形、关键尺寸、接口、装配位置或客户负责的验证。
定制代加工与重复生产
后续工作沿用确认后的图纸、材料、管坯状态、样件目标和交付状态；相关变更重新评审。
相关资料
查看服务范围、图纸评审与项目报价
如果项目还在前期，可以继续查看需要准备的图纸资料、模具与样件工作，以及报价通常包含的内容。
启动汽车项目
发送零件资料，确认可行的成形路线
收到资料后，我们会先核对几何、材料、管坯、数量和交付要求，再确定模具开发、试模样件或重复加工的下一步。
可提供的项目资料
- 2D 图纸、3D 模型或实物样品信息
- 材料和原始管坯或预成形状态
- 关键接口与需要确认的尺寸
- 预计样件或生产数量
- 需要的来料与交付状态
