提供零件图纸、材料牌号、关键公差和预计产量。
-
01
评审图纸
核对结构、材料、壁厚、关键公差和预计产量。
-
02
确定成型路线
规划管坯、端部密封、压力路径和主要成型风险。
-
03
开发模具
完成模具结构、密封方案、制造和装配。
-
04
试模与修正
试成型、检查样件，并按结果调整模具或工艺。
-
05
确认样件
确认实物样件，并准备双方约定的量产条件。
-
06
重复生产
按照已确认的零件和工艺要求安排后续批次。
开模前评估
内高压成型可行性评估
评估零件结构、端部密封、材料条件和主要成型风险。
明确是否适合继续开发，以及需要补充或调整的条件。
并非所有中空金属零件都适合采用内高压成型。我们会根据零件图纸、材料牌号、关键公差和预计产量，评估零件结构、端部密封、成型压力及模具开发条件，并给出是否适合进入下一步开发的明确建议。
判断截面变化、材料流动空间和端部条件是否满足成型要求。
核对材料牌号、状态、壁厚和管坯方案是否与结构匹配。
识别关键尺寸，以及减薄、起皱或破裂等需要控制的风险。
结合模具投入和预计产量，判断是否适合继续开发。
开模前确认
先确认零件可行性和项目交付范围
这个零件是否适合内高压成型？
我们会核对管坯方案、材料状态、端部密封和关键公差，说明主要成型风险，并判断开模前是否需要有限元分析。
水艺源可以负责哪些项目环节？
可承接可行性评估、模具开发、试模打样、样件确认和按图重复生产；周期、批量及配套后续工序按项目确认。
项目支持
根据项目阶段选择所需服务
01

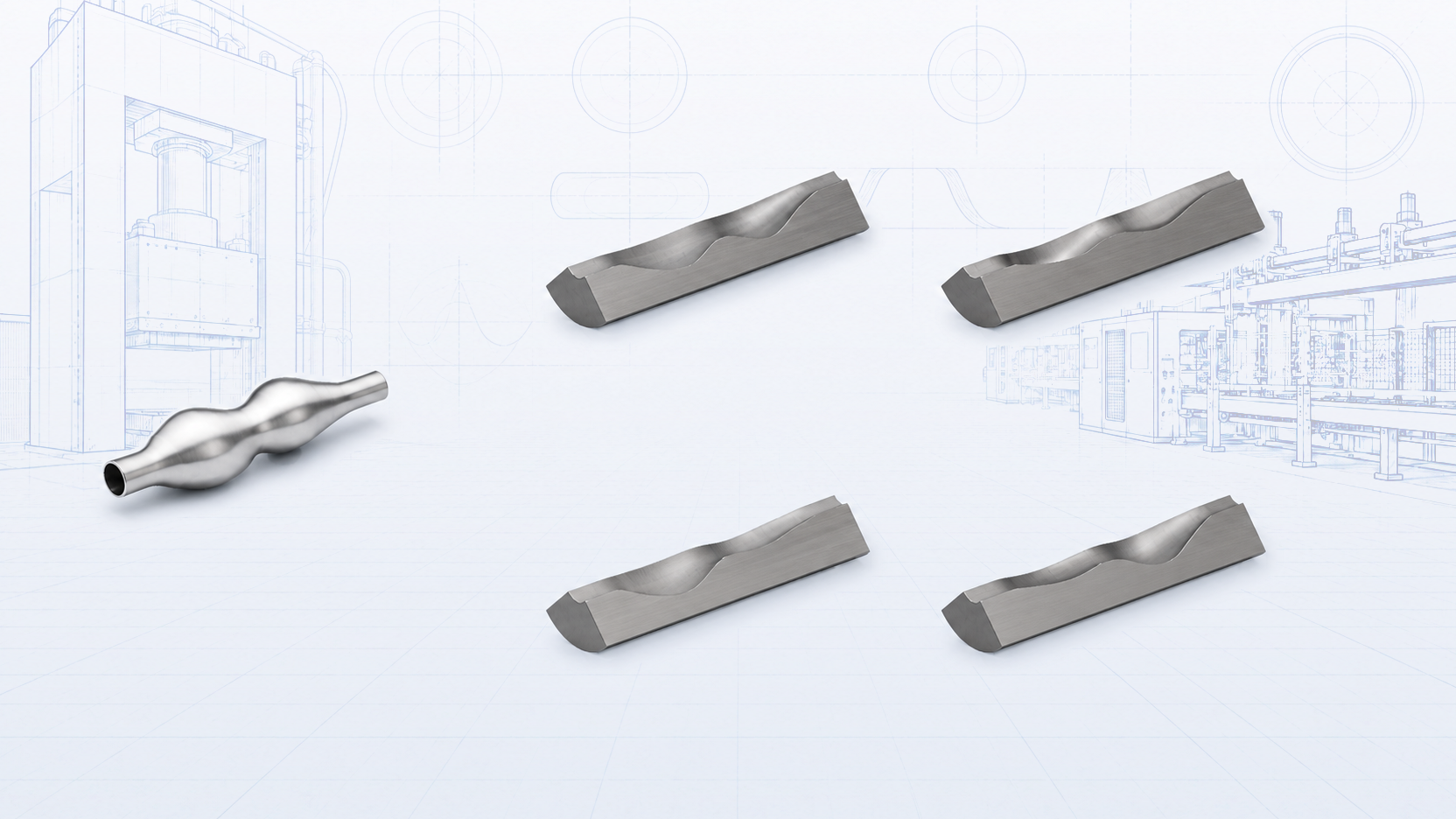

内高压成型模具开发
从零件评审、模具结构和密封方案，到制造、试模、修正和量产准备。
02
按图定制生产
按图纸或样品承接内高压成型零件加工；材料、结构、批量和后续工序按项目确认。
03
设备与辅助工装
可根据产品结构和生产要求评估内高压成型设备及辅助工装的定制方案。
04
可行性评估
开模前评估材料行为、端部密封、壁厚减薄、压力路径、关键公差和主要成型风险。
05
试模打样与样件确认
通过试成型、约定项目检查和工艺修正，用实物样件确认模具与生产路线。
06
按项目确认的后续工序
如项目需要，可在明确范围后配合切边、激光切割、焊接、工装夹具或装配衔接。
1500T
内高压成型压机最高吨位
20-1000mm
产品外径可评估范围
2-6mm
来料管材或管坯壁厚，含端点
13台
在役且可排产的内高压成型设备
45个工作日
样件参考周期，合同签订并收到预付款后起算，按项目确认
2012年起
工厂成立于广东佛山
项目交付范围
从可行性评估到按图重复生产
可行性评估
核对图纸、材料、壁厚、关键公差和预计产量，判断内高压成型路线及主要风险。
模具开发
由自有团队完成模具结构与密封方案、制造、试模和必要修正。
试模打样
通过试成型和约定项目检查确认样件，并据此修正模具与工艺路线。
按图重复生产
在样件和生产条件确认后，由 13 台在役且可排产的内高压成型设备承接后续批次。
公开资料：公司现持有 11 项有效实用新型专利，并于 2024 年获国家高新技术企业认定（GR202444005543）。这些资料不等同于 ISO/IATF、产品认证或检测资质。 查看公开资料
设备与范围
内高压成型能力与项目评估范围
下方列出设备吨位、可评估尺寸、来料壁厚、常用材料和项目周期，供采购和工程人员进行初步筛选。是否适合生产仍需结合图纸、材料状态、公差、模具及预计产量评审。
发送图纸评审
设备最高吨位
1500T 内高压成型设备
产品外径范围
20-1000mm，可评估
来料管材 / 管坯壁厚
2-6mm，含端点
最大生产范围
直径 1200mm × 高度 300mm
常用材料
常见项目材料包括碳钢、不锈钢、铝合金、高强钢和铜；具体牌号、状态、壁厚与结构仍需评审
工厂位置
中国广东佛山
成立时间
2012
样品周期
约 45 个工作日，自合同签订并收到预付款后起算，按项目条件确认
模具周期
约 35-40 个工作日，自合同签订并收到预付款后起算，按项目条件确认
工程支持
可提供有限元分析和模具设计团队支持
内高压成型压机
共 13 台在役且可排产：1500T 1台、1400T 1台、750T 2台、500T 1台、400T 1台、350T 1台、200T 6台
辅助设备
CNC / 加工中心1台、焊接设备2台、激光切割设备6台、弯管设备2台、检测设备2台
文件资料
11 项有效实用新型专利；2024 年国家高新技术企业认定（GR202444005543）
NDA 保密支持
法定主体可在敏感资料传输前协商签署 NDA
应用方向
可根据图纸评估的零件与行业
两轮车与交通装备
车架、连接件、中空结构和工程机械异形管，可结合图纸与材料要求评估。
航空配件
航空用中空结构和轻量化合金零件，可结合图纸、材料、检验及项目要求进行评估。
流体与工业管路部件
可评估异形三通、弯头、变径管以及液压、气动等特殊管件。成型本身不代表成品耐压或系统性能已获证明。
机器人与自动化结构件
中空框架、关节壳体、支撑梁、防护壳体和电控支架，可根据结构与材料要求评估。
公开样例
304 不锈钢变压器外壳
该零件为 304 不锈钢变压器外壳。页面只公开零件类型、材料和内高压成型评审范围，不披露客户、产量、最终安装位置或量化性能数据。
- 材料
- 304 不锈钢
- 零件类型
- 变压器外壳
- 评审范围
- 内高压成型可行性
汽车结构件
汽车结构中的中空成形件
框架与支架
异形框架与支架零件
管路部件
特殊形态的工业管路零件
常见问题
采购通常先问的几个问题
你们卖标准产品吗？
不卖标准库存件。我们的主要业务是内高压成型模具开发和按图定制生产，项目通常从图纸、样品或技术要求开始。
每个产品都有专利吗？
不是。法定主体当前持有 11 项有效实用新型专利，但这不表示每个客户零件都拥有专利。客户图纸、产品权利和项目信息仍按相应权属及保密约定处理。
我应该如何启动项目？
先提供图纸、材料牌号、壁厚、关键公差、预计年产量，以及当前制造中遇到的问题。我们先判断是否适合内高压成型，再讨论模具、样件和量产。
你们可以签保密协议吗？
可以。佛山市顺德区水艺源五金模具有限公司可在敏感图纸、样品或其他项目资料传输前协商并签署 NDA。
询价前需要准备哪些资料？
请尽量提供 2D/3D 图纸、材料、壁厚、年产量、公差或检测要求、当前工艺问题、样品照片，以及是否需要 NDA。资料越完整，我们越能准确判断成型可行性、模具范围和样品周期。
提交项目资料
发送图纸，开始项目评审
请尽量附上材料牌号、壁厚、关键尺寸与公差、预计产量、当前工艺问题，以及图纸或样品照片。我们会先评估可行性，再确认模具和生产范围。
