01

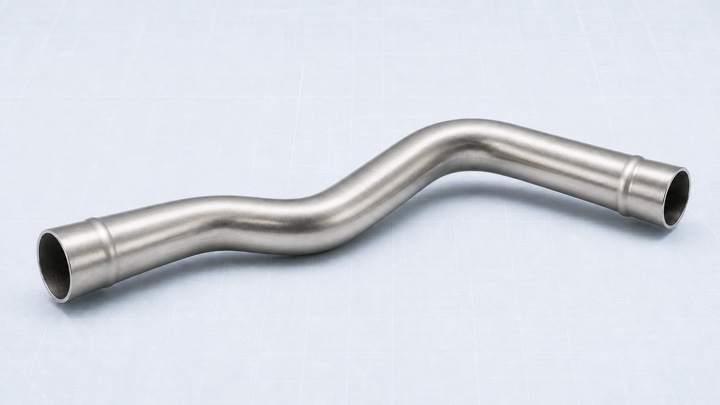

ステンレス製プレス式継手用配管部品
図面で局部的な拡径、断面遷移、成形インターフェースが必要な管材区間を検討できます。プレス接続の組立、シール、施工工具、配管システム一式は自動的には含まれません。
液冷配管部品のハイドロフォーミング
データセンター向け液冷配管部品のカスタム加工
ShuiYiYuanは、ステンレス製プレス式継手用配管部品、ステンレスまたは銅製マニホールド部品、液冷サーバー内部で使用されるステンレス配管を対象に、図面準拠のハイドロフォーミング加工を行います。
ShuiYiYuanはハイドロフォーミング部品または管材区間を製作し、金型、試作、安定生産まで対応できます。配管システム一式、CDU、コールドプレート、コネクター、現地での組み込みは本サービスの対象外です。
3つの部品分野プレス式継手用配管部品、マニホールド部品、サーバー内部冷却配管。
金型と試作成形工程の検討、金型開発、実物部品の試作、サンプル確認。
受託ハイドロフォーミング加工お客様の製造工程全体の中で、範囲を明確にした成形工程を担当します。
成形工程内の圧力確認素材管は金型内で液体を充填・加圧します。合意した保圧工程を設け、成形サイクル中の漏れを確認できます。
部品分野
3種類の液冷配管部品
ShuiYiYuanは3種類すべての部品で生産または納入経験があります。図面またはサンプルをご提供いただければ、ハイドロフォーミング対象部位、金型、試作、安定生産の要件を検討します。以下の画像は技術イメージです。
02

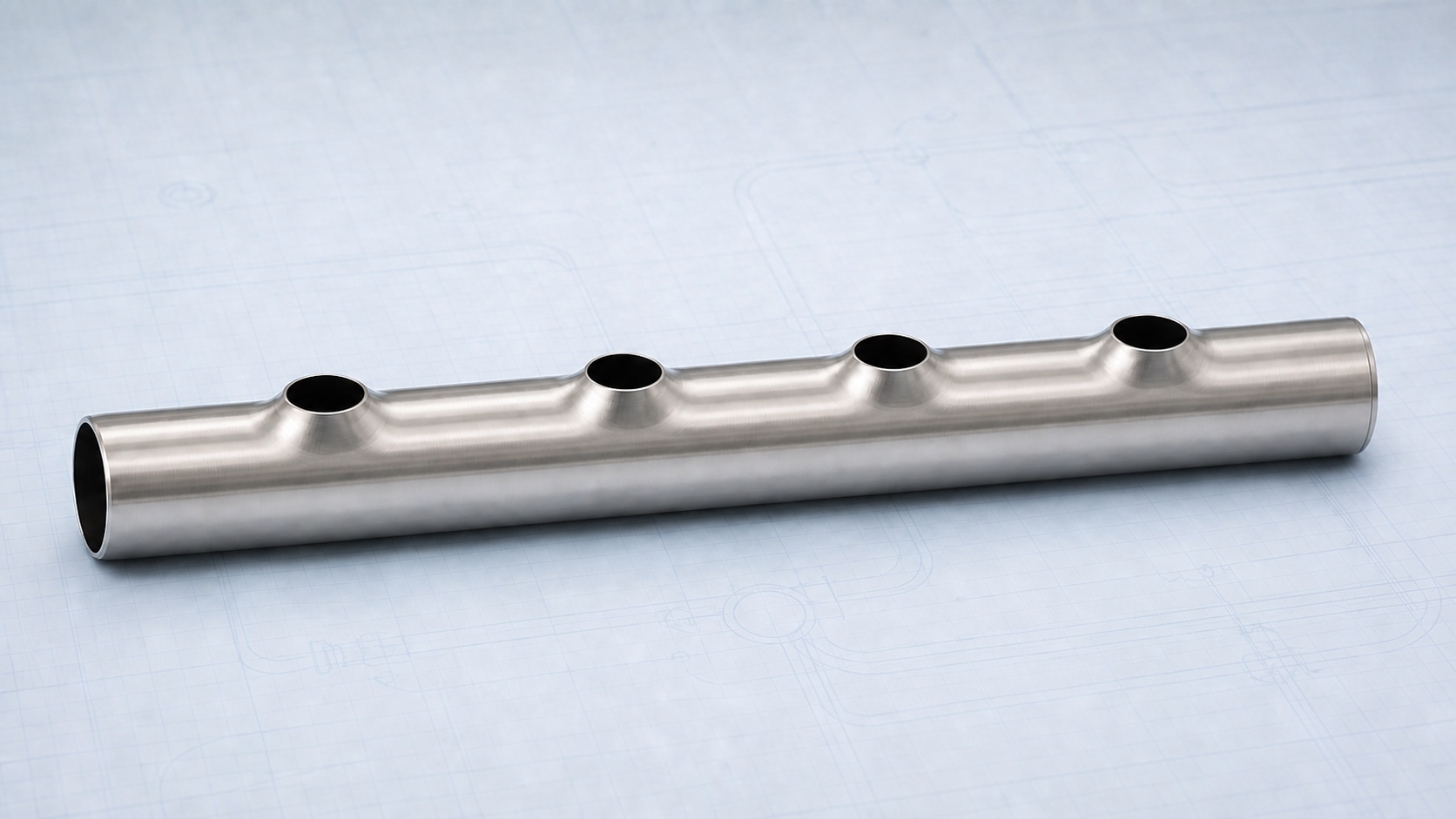

液冷マニホールド部品
ステンレスまたは銅製の中空部品について、局部拡張、断面変化、インターフェース形状がハイドロフォーミングに適しているかを検討できます。ポート接合、溶接組立、流路システム設計は別途範囲を確認します。
03

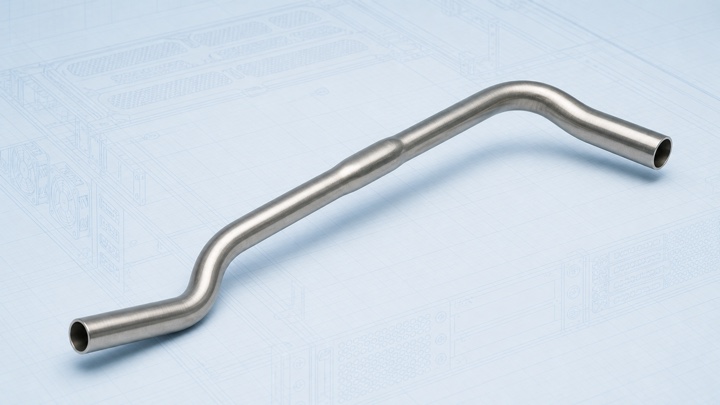

ステンレス製サーバー内部冷却配管
サーバー筐体内またはコールドプレート回路で使用する金属管について、制御された局部断面遷移と必要なインターフェースを検討できます。最終的な配管経路、コネクター、サーバー組立はお客様の図面に従います。
サービス範囲
ハイドロフォーミング部品を提供し、液冷システム一式は対象外
お客様から図面、材料、素材状態、希望する納入状態をご提示ください。ShuiYiYuanは、液冷システム一式とは分けて、ハイドロフォーミング加工、金型、サンプル、確認済みの付帯工程を見積もります。
図面、材料、素材管
現行図面、材料、素材管またはプリフォーム、重要インターフェース、数量、希望する納入状態、成形中の保圧または漏れ確認に関する特別要件をご提示ください。
金型とハイドロフォーミング
ShuiYiYuanは、見積範囲に基づき、工程検討、金型開発、試作、ハイドロフォーミング加工、サンプル製作、安定生産を行います。
合意した部品状態
成形コア部品、合意した後加工済み部品、確認済みサンプル、または承認図面の版に基づく量産部品を納入します。
プロジェクトで確認した場合のみ含む深絞りレーザー切断組立および付加価値対応設備・治工具のカスタマイズ
技術検討
部品検討に必要な情報
必要なハイドロフォーミング形状を、材料、素材管、インターフェース、数量、成形工程内の保圧・漏れ確認要件と合わせて検討します。
目標中空形状
成形工程で作る局部拡張、断面変化、その他の中空形状を図面上で明確にしてください。
材料と素材状態
ShuiYiYuanの現在のハイドロフォーミング対応範囲は、素材管およびブランクの板厚2～6 mm（両端を含む）です。指定材質、材料状態、管寸法、溶接線の状態、予備成形の有無は、部品形状と合わせて確認します。
インターフェースと納入状態
プレス式継手部、ポート位置、トリム、後工程の接続部、必要な受入状態と納入状態を図面に示してください。
数量と工程確認
サンプル数量、想定生産数量、成形中に合意した保圧・漏れ確認の有無に応じて、試作および生産計画を決定します。
確認済み材料プレス式継手用部品 · ステンレスマニホールド部品 · ステンレスまたは銅サーバー内部冷却配管 · ステンレス
サンプル、生産、工程確認
試作サンプルから安定生産まで
試作サンプルで合意した部品状態とインターフェースを確認し、安定生産では承認図面と確認済み素材条件に従います。ハイドロフォーミングでは素材管内部に液体を充填・加圧し、成形サイクルに合意した保圧工程を加えて漏れを確認できます。
サンプルと承認後の生産
試作品で合意した形状、重要寸法、インターフェース、納入状態を確認します。安定生産では承認済み図面版と確認済み素材条件を使用します。

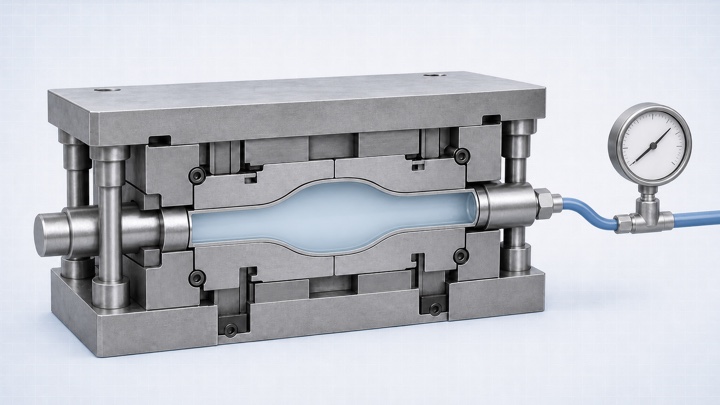

成形サイクル中の圧力確認
ハイドロフォーミングでは、密封した素材管を液圧で金型形状に膨張させます。合意した場合、成形サイクルに保圧と漏れ確認を含められます。部品はその成形サイクルの内圧下で健全性を保つ必要がありますが、これは定格使用圧力、破裂性能、液冷システム一式の認証とは別のものです。
関連サービスと見積ガイド
対応範囲、図面情報、プロジェクト費用を確認
以下のページでは、ハイドロフォーミングの基本サービスと、初期技術検討・見積時に必要となる情報を説明しています。
液冷配管部品プロジェクトを開始
部品情報を送り、ハイドロフォーミング工程を明確にする
ShuiYiYuanは、目標形状、材料、素材管、インターフェース、数量、納入状態、成形工程内の保圧・漏れ確認要件を確認したうえで、金型、サンプル、安定生産の範囲を定めます。
見積依頼時にご提供いただく情報
- 2D図面、3Dモデル、またはサンプル情報
- 材料と素材管またはプリフォームの状態
- 重要寸法、インターフェース、希望する納入状態
- 試作数量と想定生産数量
- 成形工程内の保圧が必要な場合は、保圧時間と合否判定条件をご提示ください。定格圧力、破裂、システム認証の要件は別途明記してください
